 Konfigurasi IPPhone dengan IP Communicator

By WewenScrKamis, November 12, 2020No comments



Router 2811
Switch 2960
IP Phone

PC PT

Konfigurasi pada SW1

SW1>en
SW1#conf t
SW1(config)#int range fa 0/1-24
SW1(config-if-range)#switchport voice vlan 1
SW1(config-if-range)#ex

Konfigurasi DHCP pada R1 :

R1>en
R1#conf t
R1(config)#ip dhcp pool voice
R1(dhcp-config)#network 192.168.100.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.100.1
R1(dhcp-config)#option 150 ip 192.168.100.1
R1(dhcp-config)#ex
R1(config)#ip dhcp excluded-address 192.168.100.1

option 150 maksudnya adalah ip TFTP Server, TFTP Server itu server yang menyimpan konfigurasi dalam hal ini yang menyman konfigurasi dial-number adalah R1 maka command nya option 150 ip 192.168.10.1, dengan 192.168.10.1 adalah IP R1

Konfigurasi IP Address pada R1 :

R1(config)#int fa0/0
R1(config-if)#ip address 192.168.100.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ex

Konfigurasi Telphony Service pada R1 :

R1(config)#telephony-service
R1(config-telephony)#max-ephone 4
R1(config-telephony)#max-dn 4
R1(config-telephony)#ip source-address 192.168.100.1 port 2000
R1(config-telephony)#auto assign 1 to 4
R1(config-telephony)#ex
R1(config)#ephone-dn 1
R1(config-ephone-dn)#number 10011
R1(config-ephone-dn)#ex
R1(config)#ephone-dn 2
R1(config-ephone-dn)#number 10022
R1(config-ephone-dn)#ex

R1(config)#ephone-dn 3
R1(config-ephone-dn)#number 10033
R1(config-ephone-dn)#ex

R1(config)#ephone-dn 4
R1(config-ephone-dn)#number 10044
R1(config-ephone-dn)#ex

ip source address : perintah untuk membuat sumber telephony service
max-dn : maksimal dial number/nomor telepon nya
max-ephone: maksimal IP_Phone atau perangkat voip yang dapat didaftarkan
auto assign : command untuk memberikan dial-number secara automatis kepada IP_Phone atau perangkat VOIP lainya



Konfigurasi pada SW2

SW2>en
SW2#conf t
SW2(config)#int range fa 0/1-24
SW2(config-if-range)#switchport voice vlan 1
SW2(config-if-range)#ex

Konfigurasi DHCP pada R2 :

R2>en
R2#conf t
R2(config)#ip dhcp pool voice
R2(dhcp-config)#network 192.168.200.0 255.255.255.0
R2(dhcp-config)#default-router 192.168.200.1
R2(dhcp-config)#option 150 ip 192.168.200.1
R2(dhcp-config)#ex
R2(config)#ip dhcp excluded-address 192.168.200.1

option 150 maksudnya adalah ip TFTP Server, TFTP Server itu server yang menyimpan konfigurasi dalam hal ini yang menyman konfigurasi dial-number adalah R2 maka command nya option 150 ip 192.168.20.1, dengan 192.168.20.1 adalah IP R2

Konfigurasi IP Address pada R2 :

R2(config)#int fa0/0
R2(config-if)#ip address 192.168.200.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#ex

Konfigurasi Telphony Service pada R2 :

R2(config)#telephony-service
R2(config-telephony)#max-ephone 4
R2(config-telephony)#max-dn 4
R2(config-telephony)#ip source-address 192.168.200.1 port 2000
R2(config-telephony)#auto assign 1 to 4
R2(config-telephony)#ex
R2(config)#ephone-dn 1
R2(config-ephone-dn)#number 20011
R2(config-ephone-dn)#ex
R2(config)#ephone-dn 2
R2(config-ephone-dn)#number 20022
R2(config-ephone-dn)#ex

R2(config)#ephone-dn 3
R2(config-ephone-dn)#number 20033
R2(config-ephone-dn)#ex

R2(config)#ephone-dn 4
R2(config-ephone-dn)#number 20044
R2(config-ephone-dn)#ex

ip source address : perintah untuk membuat sumber telephony service
max-dn : maksimal dial number/nomor telepon nya
max-ephone: maksimal IP_Phone atau perangkat voip yang dapat didaftarkan
auto assign : command untuk memberikan dial-number secara automatis kepada IP_Phone atau perangkat VOIP lainya

Menghubungkan R1 dan R2

Konfigurasi IP Address pada R1 :
R1(config)#int fa0/1
R1(config-if)#ip address 100.100.10.1 255.255.255.252
R1(config-if)#no sh
R1(config-if)#ex

Konfigurasi IP Address pada R2 :

R2(config)#int fa0/1
R2(config-if)#ip address 100.100.10.2 255.255.255.252
R2(config-if)#no sh
R2(config-if)#ex

Konfigurasi Dial-Peer pada R1 :

R1(config)#dial-peer voice 1 voip
R1(config-dial-peer)#session target ipv4:100.100.10.2
R1(config-dial-peer)#destination-pattern 2....
R1(config-dial-peer)#ex

Konfigurasi Dial-Peer pada R2 :

R2(config)#dial-peer voice 2 voip
R2(config-dial-peer)#session target ipv4:100.100.10.1
R2(config-dial-peer)#destination-pattern 1....
R2(config-dial-peer)#ex

Maksud dari perintah ini adalah jika ada IP_Phone dibawah router ini yang ingin dial dengan dial-number(nomor telepon) yang destination prefix nya 20.. maka akan diarahkan ke100.100.10.2, 20.. maksudnya adalah dial-number yang banyak nya 4 karakter yang karakter pertamanya angka 2, kenapa 4 karakter? karene 2 . . . ada 4 karakter karekter pertama nya 2 karakter kedua sampai ke 4 adalah ".", Jadi maksud dari perintah ini ada dial-number berapa aja yang penting depanya angka 2 gak peduli karakter ke 2-4 karena "." dan totalnya jumlah 4 karakter akan diarah kan ke 100.100.10.2

Konfigurasi IP Communicator

Klik PC

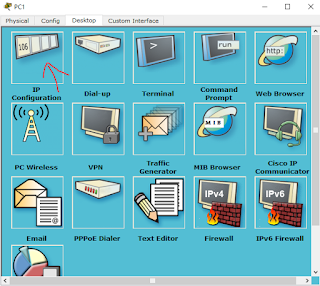

Pilih Tab Dekstop

Setting IP Configuration Menjadi DHCP maka akan mendapatkan IP secara Otomatis dari Server VoIP

Klik Cisco IP Communicator

Jika berhasil maka akan muncul dial number pada IP Communicator

FINISH
