 Menghubungkan IP Phone dengan Analog Phone

By WewenScrMinggu, September 08, 2019No comments

Kali ini kita akan belajar bagaimana cara mengkonfigurasi VOIP pada Cisco Packet Tracer, namun sebelum saya lanjutkan, saya akan memberi sedikit penjelasan tentang apa itu VOIP. VOIP {Voice over Internet Protocol} adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet.

VoIP atau Voice over Internet Protocol adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Topology

Baiklah langsung saja, berikut adalah langkah-langkah untuk mengkonfigurasi VLAN :

1. Pertama kita akan mensetting IP dari router yang akan kita gunakan untuk VOIP kali ini

Router>enable

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 192.168.10.1 255.255.255.0

Router(config-if)#no sh

2. Selanjutnya kita akan membuat dhcp pool pada router yang nantinya akan diberikan ke ip phone kita

Router(config)#ip dhcp pool voip

Router(dhcp-config)#network 192.168.10.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.10.1

Router(dhcp-config)#option 150 ip 192.168.10.1

Router(config)#ip dhcp excluded-address 192.168.10.1

Keterangan :

• pool 'voip' merupakan nama dari pool ip atau daftar ip yang nantinya akan diberikan ke ip phone, untuk nama voip dapat diubah sesuai selera
• network merupakan network dari dhcp pool kita
• default router kita isi ip router kita
• option disini digunakan untuk mendeklarasi kan ip untuk tftp server, isi dengan ip router
• ip dhcp excluded-address merupakan ip yang nantinya tidak akan diberikan ke ip phone

3. Selanjutnya konfigurasi telephony-service

Router(config)#telephony-service

Router(config-telephony)#ip source-address 192.168.10.1 port 2000

Router(config-telephony)#max-ephones 5

Router(config-telephony)#max-dn 5

Router(config-telephony)#auto assign 1 to 5

Keterangan :

• ip source-address adalah ip dari router kita dengan port 2000
• max-ephones adalah jumlah maksimum dari ip phone kita
• max-dn adalah maksimum dial number kita nanti
• auto assign 1 to 5 itu artinya nanti ip phone kita akan secara otomatis terpasang ke ephones 1 sampai 5 yang nanti akan kita buat

4. Selanjutnya kita akan menambahkan dial number untuk ip phone kita

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 10001
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 10002
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 10003

5. Tambahkan setiap port yang terhubung ke ip phone serta HomeVoip harus ditambahkan ke switchport voice vlan 1

Switch>en
Switch#conf t
Switch(config)#int range f0/1-3
Switch(config-if-range)#switchport voice vlan 1

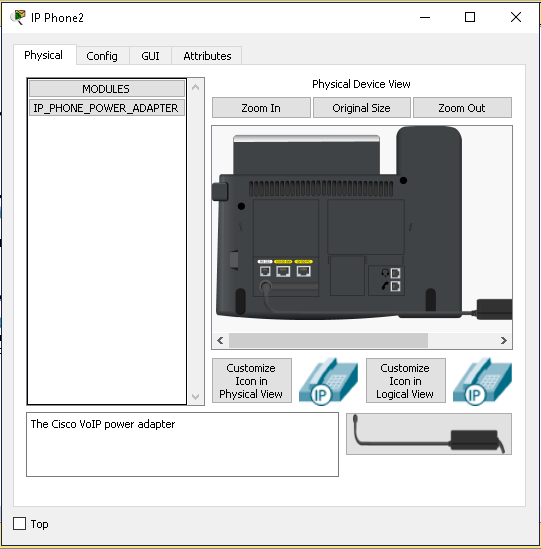

6. Selanjutnya hubungkan ip phone ke switch dengan menghubungkan adaptor yang ada physical ip phone, yaitu dengan cara

• Klik icon IP Phone, lalu pilih tab physical
• Lalu drag and drop adapter yang ada di pojok kanan bawah ke port yang tersedia di ip phone
• Lakukan pada semua ip phone

↓

7. Agar Analog Phone bisa mendapatkan IP dari Router maka kita harus mensetting Home Voip

• Klik icon Home Voip lalu pilih tab config
• Masukkan IP dari Router ke kolom Server Address

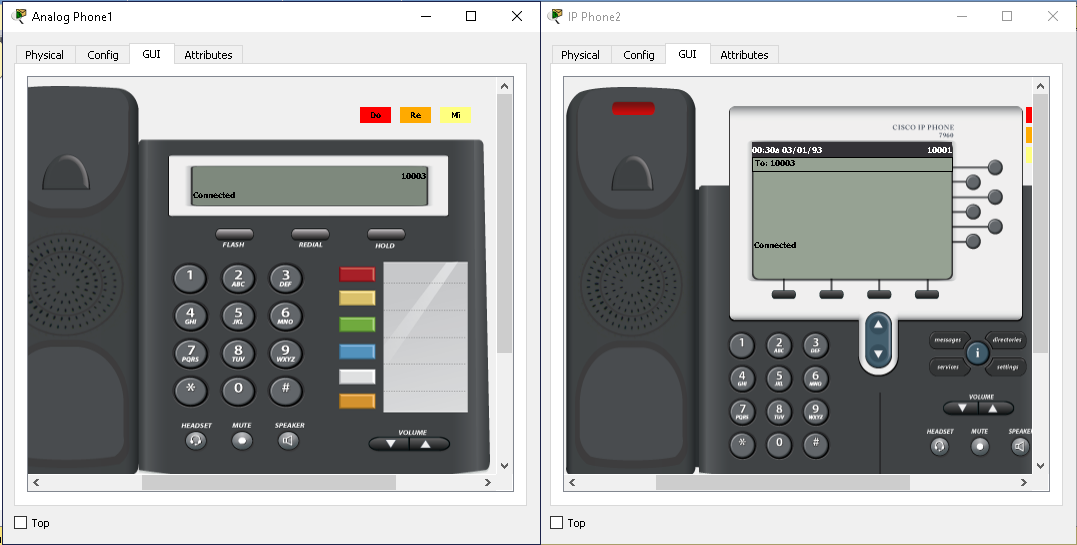

8. Sekarang kita lihat apakah IP Phone dan Analog Phone telah mendapat dial number, caranya yaitu dengan klik icon ip phone atau analog phone lalu pilih tab gui

• IP Phone

• Analog Phone

9 Terakhir yaitu tahap pengujian yaitu dengan melakukan dial up atau panggilan ke ip phone lain

Sekian yang dapat saya sampaikan, kurang lebihnya mohon maaf. Apabila ada yang masih belum paham dapat bertanya dikolom komentar. Semoga artikel kali ini bermanfaat. Kunjungi terus blog ini untuk update-update terbaru seputar IT dan Jaringan. Terimakasih
